JB/T6008—2008（2008-02-01发布2008-07-01实施）代替JB/T6008—1992
前言
本标准代替JB/T6008—1992《内燃机空气、柴油、机油滤清器型号编制规则》。
本标准与JB/T6008—1992相比，主要变化如下：
——修改了规范性引用文件；
——增加了方形空气滤清器总成结构的表示方法；
——统一了旋装式机油滤清器和旋装式柴油滤清器的表示方法。
本标准由中国机械工业联合会提出。
本标准由全国内燃机标准化技术委员会（SAC/TC177）归口。
本标准起草单位：上海内燃机研究所、奥凯嘉集团有限公司、绵阳万欣汽车配件有限公司。
本标准主要起草人：董斌佳、陈成坤、王运生。
本标准所代替标准的历次版本发布情况：
——JB/T6008—1992。
内燃机空气、柴油、机油滤清器型号编制规则
Internalcombustionengines—Airfilters,dieseloilfiltersandLubricantfilters—Rulesofcode
1 范围
本标准规定了内燃机空气滤清器、柴油滤清器、机油滤清器总成产品型号的编制规则。
本标准适用于中小功率内燃机空气滤清器、柴油滤清器、机油滤清器总成。
其他型式滤清器产品型号的编制规则，可参照本标准执行。
2 内燃机空气滤清器总成型号编制规则
内燃机空气滤清器总成（以下简称总成）型号由3部分组成，第1、2、3部分之间各空一格，第2部分主滤芯结构尺寸之间用符号（×）隔开，表示方法如下：

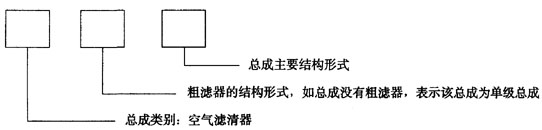

2.1 第1部分：总成的类别和基本结构，表示方法如下：
2.1.1 总成类别表示方法：
K——空气滤清器总成。
2.12 粗滤器的表示方法：
D——单级总成；
G——旋流管式粗滤器；
M——帽式粗滤器；
P——盆式粗滤器；
Q——切向进气口式粗滤器；
T——旋风筒式粗滤器：
Y——叶片环式粗滤器。
2.1.3 总成结构形式的表示方法：
G——干式总成；
P——方形总成；
J——-油浸式总成；
Y——油浴式总成。
2.1.4 其他形式粗滤器和总成结构所选用的符号，应区别于3.1.2和3.1.3所选用的符号。
2.2 第2部分：主滤芯的结构参数，表示方法如下：
主滤芯外径、高度、内径均用阿拉伯数字表示，单位为mm。
2.3 第3部分：变型总成，用A、B……等字母表示总成变型序号。基本型总成第3部分可省略。
3 内燃机纸质滤芯柴油滤清器、机油滤清器总成型号编制规则
内燃机纸质滤芯柴油滤清器和机油滤清器总成（以下简称总成）型号由3部分组成，第1、2、3部分之间各空一格，第2部分主滤芯结构尺寸之间用符号（×）和（－）隔开，表示方法如下：

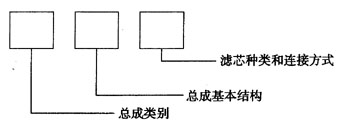

3.1 第1部分：总成类别和基本结构，表示方法如下：
3.1.1 总成类别表示方法
C——柴油滤清器总成：
J——机油滤清器总成。
3.1.2 总成基本结构表示方法
H——可换滤芯式总成；
X——旋装式总成。
3.1.3 滤芯种类和连接方式表达方法
对于可换滤芯式总成：
A——全流滤芯：
B——全流滤芯串联；
C——全流滤芯并联；
D——粗滤芯；
E——细滤芯；
F——粗滤芯和细滤芯串联；
L——粗滤芯和细滤芯并联。
对于旋装式总成：
M——旋装式总成用米制螺纹与内燃机连接：
G——旋装式总成用管螺纹与内燃机连接。

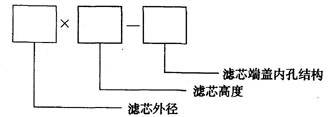

3.2 第2部分：滤芯的结构参数，表示方法如下：
滤芯外径和高度均用阿拉伯数字表示，单位为mm。
滤芯端盖内孔结构表示方法：
A——谜芯两端盖内孔大小一致；
B——滤芯端盖一端为大孔，另一端为小孔；
C——滤芯端盖一端有孔，另一端无孔。
3.3 第三部分：变型总成，用A、B……等字母表示总成变型符号。基本型总成，第3部分可省略。
4 总成型号表示方法示例
示例1：单级干式滤芯（如纸质滤芯）空气滤清器总成，滤芯外径240mm，滤芯高度100mm，滤芯内径162mill，基本型总成，其型号表示
为：
KDG240×100×162
示例2：具有切向进气口式粗滤器和油浸式泡沫塑料滤芯的空气滤清气总成，滤芯外径110mm，滤芯高度125mm，滤芯内径55mm，基本型
总成，其型号表示为：
KQJ110×125×55
示例3：具有叶片环式粗滤器和干式无纺布主滤芯的空气滤清器总成，主滤芯外径225mm，主滤芯高度325mm，主滤芯内径147mm，第1种
变型总成，其型号表示为：
KYG225×325×147A
示例4：具有旋流管式粗滤器和纸质主滤芯的空气滤清器总成，主滤芯外径260mm，主滤芯高度400mm，主滤芯内径166mm，基本型总成，
其型号表示为：
KGG260×400×166
示例5：用管螺纹与内燃机相连接的旋装式柴油滤清其总成，滤芯外径70mm，滤芯高度85mm，滤芯端盖一端有孔，另一端无孔，全流滤
芯，基本型总成，其型号表示为：
CXG70×85—C
示例6：具有可换滤芯式机油滤清器总成，滤芯外径100mm，滤芯高度125mm，滤芯两端盖内孔孔径相同，全流滤芯，第2种变型总成，其
型号表示为：
JHA100×125—AB
